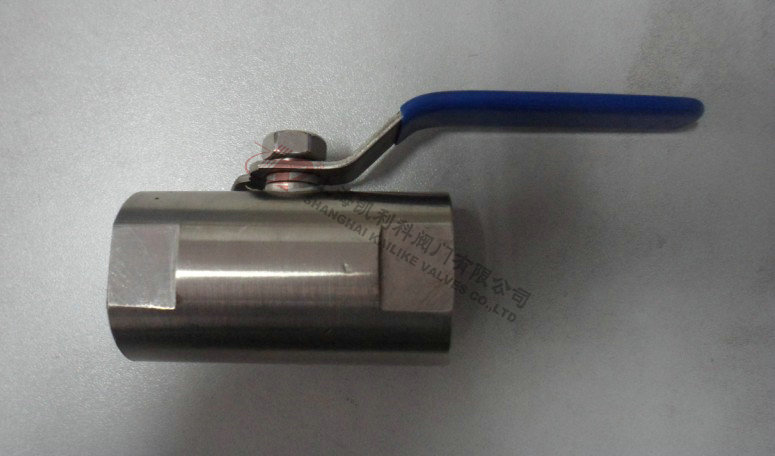

Q21F廣式外螺紋球閥啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。球閥在管道上主要用于切斷，結構簡單、密封性能好，而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉。
| 產品名稱： | 廣式外螺紋球閥 | 產品型號： | Q21F |
| 公稱通徑： | DN15～DN100 | 結構形式： | 球形 |

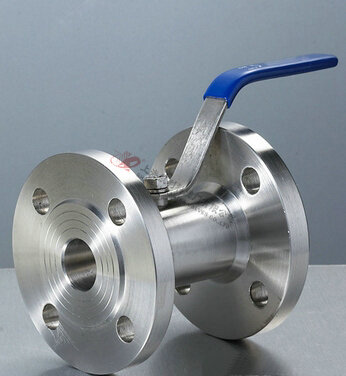

| 公稱壓力： | 1.6Mpa～4.0Mpa | 連接方式： | 法蘭、內螺紋、外螺紋、焊接 |
| 適用溫度： | ≤150ºC | 驅動方式： | 手動、電動、氣動 |
| 閥體材質： | 碳鋼、WCB、鑄鋼、不銹鋼304/316/316L | 制造標準： | 國標GB、德國DIN、美國API、ANSI、ISO |
| 適用介質： | 食品、水、油、氣體、液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 適用介質 | 閥體 | 球閥球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
| 水、蒸汽、油品 | A105、45 | 1Cr18/1Cr18Ni9Ti |
不 銹 鋼 SS304 |
聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL | 聚四氟乙烯PTFE對位聚苯PPL |
| 硝酸類 | SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | |||
| 醋酸類 | SS316/Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |
| 公稱直徑 | 尺寸（mm） | |||||

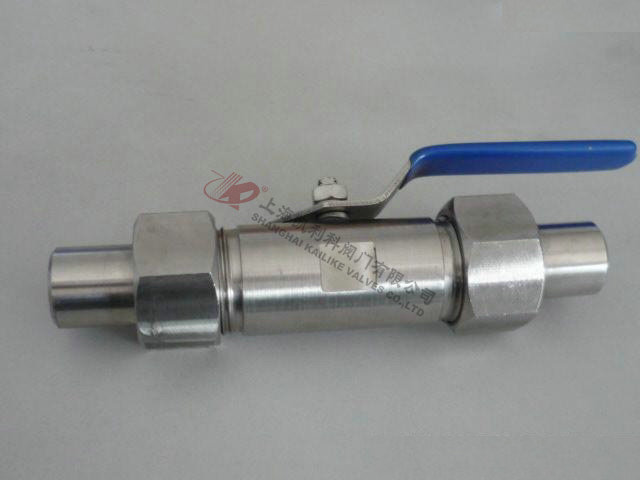

| d | L | L1 | M | Lo | Q61對焊接頭總長 | |
| 6 | 8 | 85 | 15 | 20×1.5 | 110 | 166 |
| 10 | 10 | 85 | 16 | 24×1.5 | 110 | 166 |
| 15 | 10 | 85 | 18 | 30×2 | 110 | 172 |
| 20 | 13 | 90 | 18 | 36×2 | 110 | 187 |
| 25 | 17 | 100 | 20 | 42×2 | 110 | 227 |
| 32 | 22 | 120 | 20 | 52×2 | 150 | 235 |
| 40 | 25 | 135 | 25 | 60×3 | 150 | 255 |
| 50 | 32 | 140 | 25 | 72×3 | 150 | 291 |
聲明：【Q21F廣式外螺紋球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q21F廣式外螺紋球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
