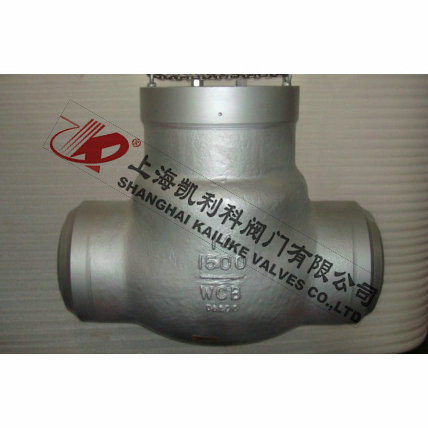

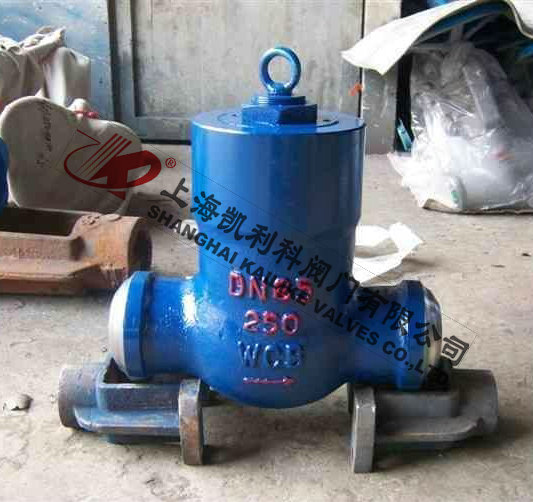

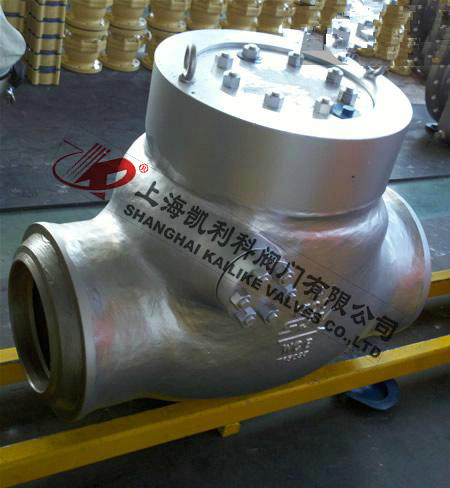

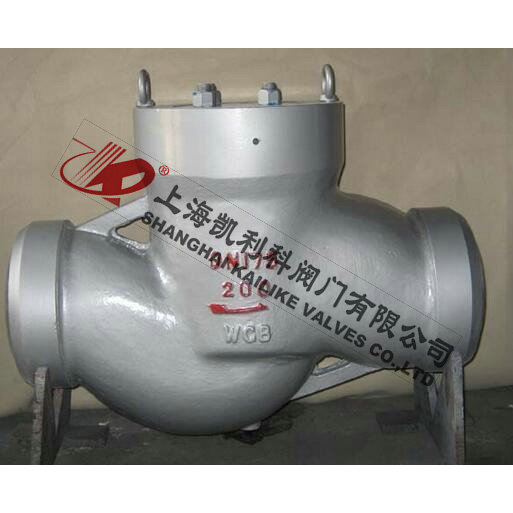

H64Y、H64H高溫高壓電站止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。
| 產品名稱： | 高溫高壓電站止回閥 | 產品型號： | H64Y、H64H |
| 公稱通徑： | DN10～DN700 | 結構形式： | 旋啟式、升降式 |
| 公稱壓力： | 16.0MPa～25.0MPa～32.0MPa | 連接方式： | 焊接、法蘭 |
| 適用溫度： | -29ºC～+550ºC | 驅動方式： | 介質推動 |
| 閥體材質： | 鑄鋼、鉻鉬釩鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽 | 生產廠家： | 上海凱利科閥門有限公司 |
| 公稱壓力PN（MPa） | 試驗壓力Ps（MPa） | 工作壓力 | 工作溫度（度） | 適用介質 | |||
| 強度 | 密封（液） | P54 | P55 | P57 | |||
| 10.0 | 15.0 | 11.0 | ≤425 | 水、蒸氣、油品 | |||
| 16.0 | 24.0 | 17.6 | |||||
| 20.0 | 30.0 | 22.0 | |||||
| 25.0 | 37.5 | 27.5 | |||||
| 32.0 | 48.0 | 36.0 | |||||
| P5410 | 30.0 | 22.0 | 10 | ≤540 | 蒸汽 | ||
| P5414 | 37.5 | 27.5 | 14 | ||||
| P5417 | 48.0 | 36.0 | 17 | ||||
| P5510 | 37.5 | 27.5 | 10 | ≤550 | |||
| P5514 | 48.0 | 36.0 | 14 | ||||
| P5517 | 53.0 | 39.0 | 17 | ||||
| P5710 | 48.0 | 36.0 | 10 | ≤570 | |||
| P5714 | 55.0 | 40.0 | 14 | ||||
| P5717 | 60.0 | 44.0 | 17 | ||||
| 零件材料 | 材料牌號 | |||
| 閥體 | WCB | WC1 | WC6 | WC9 |
| 閥座 | 25 | 15CrMoA | 12Cr1MoVA | |
| 閥瓣 | WCB | WC1 | WC6 | WC9 |
| 搖桿 | WCB | WC1 | WC6 | WC9 |
| 閥蓋 | 25 | 15CrMoA | 12Cr1MoVA | |
| 密封環 | 1Cr17Ni2 | 20CrMo1VA | ||
| 密封環 | S軟鋼（增強柔性石墨） | S軟鋼 | F軟鋼 | |
| 公稱通徑PNS（in.） | 主要外形尺寸和連接尺寸（mm） | ||
| d | L | H | |
| 2 1/2 | 56 | 254 | 282 |
| 3 | 64 | 325 | 300 |
| 4 | 84 | 406 | 350 |
| 5 | 100 | 483 | 425 |
| 6 | 126 | 559 | 400 |
| 8 | 158 | 711 | 490 |
| 10 | 200 | 864 | 540 |
| 12 | 250 | 991 | 650 |
| 14 | 280 | 1067 | 710 |
| 公稱通徑PNS（in.） | 主要外形尺寸和連接尺寸（mm） | ||
| d | L | H | |
| 2 1/2 | 50 | 330 | 240 |
| 3 | 60 | 368 | 305 |
| 4 | 80 | 457 | 315 |
| 5 | 96 | 533 | 409 |
| 6 | 118 | 610 | 465 |
| 8 | 147 | 762 | 528 |
| 10 | 180 | 914 | 613 |
| 12 | 222 | 1041 | 680 |
| 14 | 254 | 1118 | 745 |
| 公稱通徑PNS（in.） | 主要外形尺寸和連接尺寸（mm） | ||
| d | L | H | |
| 3 | 54 | 368 | 297 |
| 4 | 70 | 457 | 385 |
| 5 | 86 | 533 | 410 |
| 6 | 104 | 610 | 455 |
| 8 | 130 | 762 | 557 |
| 10 | 162 | 914 | 615 |
| 12 | 210 | 1041 | 715 |
| 14 | 234 | 1118 | 790 |
| 16 | 264 | 1245 | 815 |
| 18 | 304 | 1397 | 815 |
聲明：【H64Y,H64H高溫高壓電站止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H64Y,H64H高溫高壓電站止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
