放料閥工作原理（圖）
來源：www.qdxianglong.com作者：上海凱利科閥門有限公司更新時間：2023-03-31 10:03:39
放料閥(Discharge Valve）主要用于反應釜，儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在器出口的殘留現象. 放料閥根據實際情況的需要，放料結構設計為提升和下降兩種工作方式。

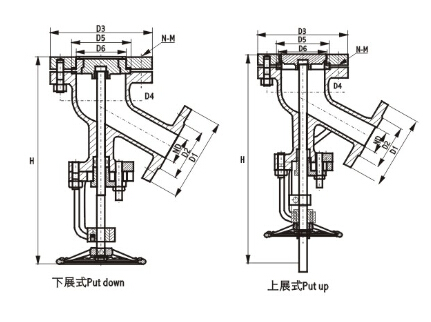

放料閥工作原理（圖）
 |
放料閥可分為上展式以及下展式兩種類型，根據啟閉行程不同，安裝尺寸有大小上展式和下展式放料閥啟閉行程小、安裝高度較小。旋轉桿結構形式安裝高度最小。在啟閉過程中柱塞只做旋轉運動，它要依據帶有啟閉位置指示器來判斷閥門的啟閉和位置。
1、上展式放料閥為閥瓣向上運動閥門打開,打開時閥門需克服介質作用力,打開時較關閉力矩大。
2、下展式放料閥、柱塞式放料閥為閥瓣(柱塞)向下運動閥門打開，打開時運動方向與介質作用力相同，因而打開時較關閉力矩小。
|
放料閥結構原理
放料閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕，并對密封圈進行特殊處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能，閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時采取短行程閥瓣的設計。
1、放料閥主要由閥體，閥瓣，密封圈，閥桿，支架，閥壓蓋組成。
2、操作方便，開啟自由,運動靈活可靠；閥瓣裝配維修簡單，
3、密封結構合理，密封圈更換方便實用。
4、本類閥門在管道中一般應當水平安裝。
